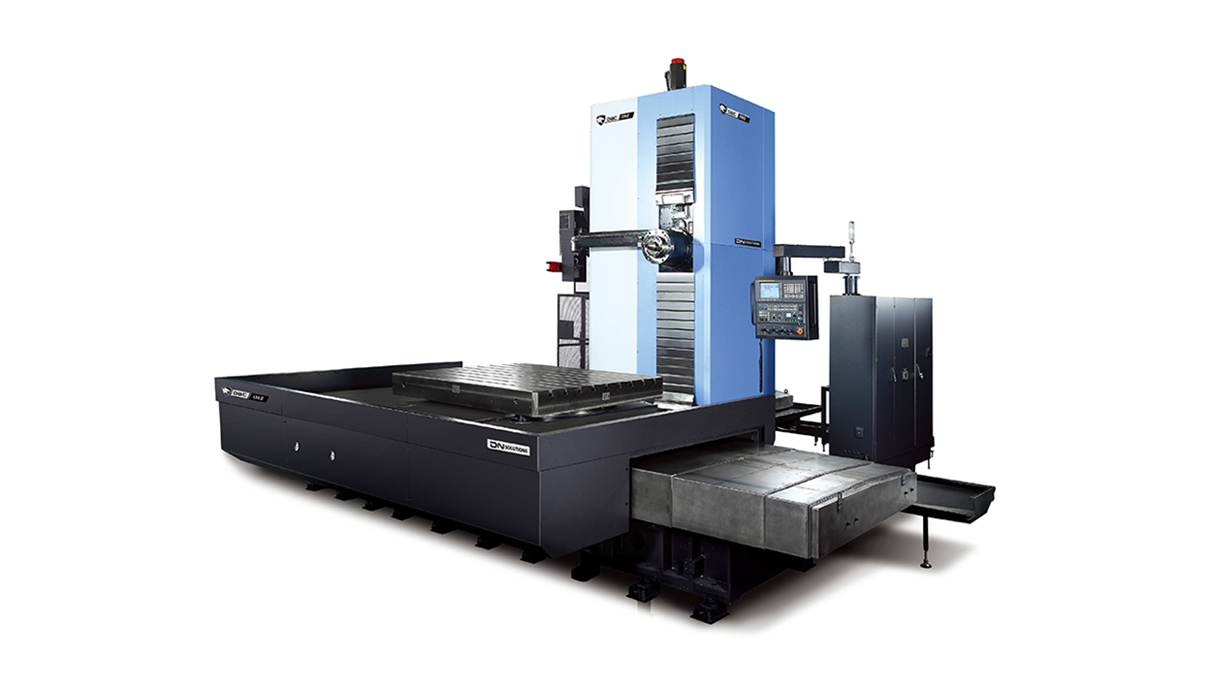

DBC 135L II
특성
| 기어전동 | 박스웨이 | 볼스크류 |
 |  |  |
| H | XYZ | XYZ |
| 범주 | 항목 | 시방 |
| 공작물 | 공작물 직경[mm] | 3900 |
| 축이송 | X축이송량[mm] | 4000 |
| Y축이송량[mm] | 2500 | |
| Z축이송량[mm] | 2000 | |
| W축이송량[mm] | 700 | |
| 급속이송속도(X)[m/min] | 10 | |
| 급속이송속도(Y)[m/min] | 10 | |
| 급속이송속도(Z)[m/min] | 10 | |
| 급속이송속도(W)[m/min] | 6 | |
| 테이블 | 공작물 적재중량[kg] | 15000(1800×1600) 13000(2000×1800) 20000(2000×1800) 12000(2200×2000) 19000(2200×2000) |
| 테이블 크기[mm] | 1800×1600 2000×1800 2200×2000 | |
| 분류 | NC브랜드 | 파낙 |
| NC장치 | DOOSAN FANUC i Series/FANUC 31i/FANUC 32i | |
| 원산지 | 중국대륙 |
면삭주축 1(H1)
| 주축명 | 기본사양 | 옵션사양 | 옵션사양 | 퀼직경 | 보링슬리브 직경 | 130 | 130 | 130 | 면삭주축 테이퍼 | 7:24 taper No. 50 | 7:24 taper No. 50 | 7:24 taper No. 50 | 면삭주축 회전속도[rpm] | 2500 | 2500 | 2500 | 면삭주축 출력[kW] | 22(연속)!26(30min) | 22(연속)!30(30min) | 37(연속)!45(30min) | 면삭주축 토르크[Nm] | 3383 | 3903(15min) | 3703 | 동력전달 | 기어전동(3단) | 기어전동(3단) | 기어전동(3단) |
공구매거진 1
| 공구홀더 테이퍼 | 공구장착수량[ea] | 공구직경[mm] | 공구길이[mm] | 공구중량[kg] | 공구교환시간(TTT)[s] | 공구교환시간(CTC)[s] |
*A: 최대 공구 직경(인접 공구 있음)*B: 최대 공구 직경(인접 공구 없음), C: 최대 공구 직경(단일 포인트)
가이드웨이방식
| 축 | X | Y | Z |
| 가이드웨이방식 | 박스웨이 | 박스웨이 | 박스웨이 |
| 수량 | 2 | 2 | 2 |
직선축 구동
| 축 | X | Y | Z |
| 구동 | 볼스크류 | 볼스크류 | 볼스크류 |
| 수량 | 1 | 1 | 1 |
서드파티 제품
| 제품 | 설명 |
 BK Micro | 공구파손검출장치(매거진) |
인쇄 오류나 데이터 오류에 대한 책임을 지지 않습니다.실제 제품 모양은 다를 수 있습니다.
